好電源都用主動式PFC

作者：匿名　來源：本站　發布：2010年5月13日　修改：2010年5月16日　所屬分類：行業新聞　訪問統計：1437

    用戶對電源的重視程度也越來越高。而在電源市場， “實標功率”也是一個廠商和媒體都炒作甚多的概念。但是，電源作為電腦的“心臟”，它的重要性還不僅在于強勁而穩定的功率輸出，更有一些不可忽視的重要因素。

PFC：主動式更節能

　　計算機電源負責把交流電（AC）轉成直流電（DC）為主機提供全部電力，因此其能源轉換效率高低是一項非常重要的節能省電指標。電源的能源轉換效率跟標稱功率大小并無必然關系，它是電源在處理AC至DC變壓過程中，能量的剩余比例，而此效率基本取決于電源內部的功率因素校正電路（PFC，Power Factor Correction）。

　　PFC主要有兩種，一種叫主動式PFC，另一種叫被動式PFC。

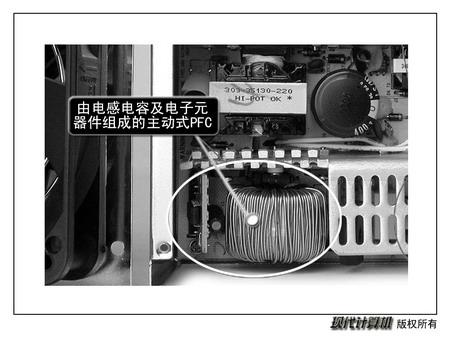

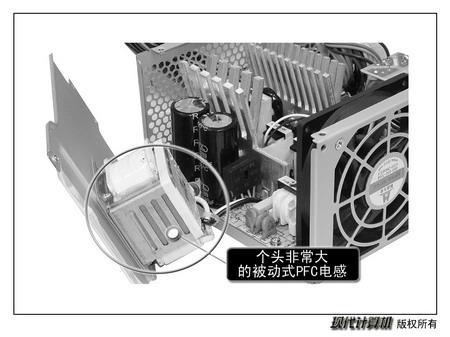

　　主動式PFC（圖1）本身就相當于一個開關電源，通過控制芯片驅動開關管對輸入電流進行“調制”，令其與電壓盡量同步，其功率因素校正值可以達到98%以上，因此通常采用主動式PFC電路的電源其能源轉換效率都在70%以上，遠遠超過一般被動式PFC電路的；不過，其成本較高，差不多占去整個電源的整體成本的2至3成。被動式PFC（圖2）電路的功率因素校正值一般只在60%至70%，能源轉換效率低于50%。

主動式PFC

被動式PFC

    舉個例子來說，如果一款采用主動式PFC的300W電源，其能源轉換效率為70%，那么它只需要428W的交流電；相反，一個采用被動式PFC的低效率300W電源，若其能源轉換效率僅有40%，那么就需要750W交流電方能輸出300W直流電給電腦，整整浪費了322W電力。

　　因此，選擇節能型的電源必須首選采用主動式PFC電路設計的電源。

靜音：并不僅僅因?yàn)轱L(fēng)扇

　　電腦的噪音主要是來自于散熱風扇，而主機內部使用風扇進行散熱的主要有電源、CPU和顯卡這三大部件，而其中最為嚴重的當屬電源。由于電源在將交流電轉為直流電的過程中會產生大量的熱量，因此必須使用風扇進行散熱。而由于熱量過大，往往又必須使用轉速較高的風扇，但轉速高也就自然意味著會產生更大的噪音。

　　一款要想將噪音控制在近乎靜音狀態下的電源，必須由內做起。第一，采用主動式PFC電路，減少電源轉換過程中電力消耗轉化的熱量；第二，內部采用導熱效能良好的大面積散熱片（圖3）；第三，采用大扇葉（通常是12CM）散熱風扇，既可以獲得大風量，同時因?yàn)榈娃D(zhuǎn)速也降低噪音；第四，采用散熱揮發性能更快的鋁合金外殼。

內部采用導熱效能良好的大面積散熱片

EMI濾波電路：低輻射的必備條件

　　一般用戶都認為電腦的輻射來自于顯示器，其實還忽略了電腦主機內部各部件在高頻運作時所產生的輻射。作為將交換電轉為直流電的電源，其內部是一個電磁環境高度惡劣的空間，在這個空間內有大量的高頻交變電流流動，從而產生出強大的干擾電場。因此，在國家規定的3C認證中，就明確了電源必須要有兩級的EMI濾波電路（圖4）。

電源必須要有兩級的EMI濾波電路

    EMI的作用是濾除電網中的高頻雜波和同相干擾信號，使輸出電源更加純凈，同時更重要的是避免電源中產生的電磁干擾泄漏到外部，干擾到其它電子元件和設備，更是防止影響人體的健康。

    另外，電源的外殼和線材也是一個防止高壓電磁波輻射的重要元素，一般質量上等的電源都會采用防輻射設計的鍍鎳合金外殼，線材更會采用防EMI電磁輻射的物料包裹
